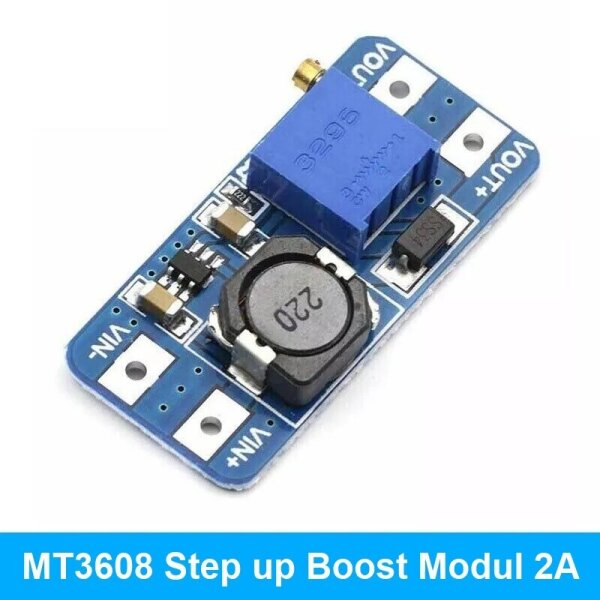

MT3608 2A Step-Up Boost Converter Modul
Es ist ein Step Up Booster - es kann nur eine höhere Ausgangsspannung eingestellt werden als die Eingangsspannung.
Technische Daten:
- DC Eingang: 2V-24V
- DC Ausgang: 5V-28V
- Max. Ausgangsstrom: 2A
- Dauerbelastung: 1A ohne Kühlung
- Wirkungsgrad: ca. 93%
Lieferumfang:
1x MT3608 2A Step-Up Boost Converter Modul
Beispiel:
Um die Ausgangsspannung zu erhöhen, drehen Sie das Potentiometer so oft gegen den Uhrzeigersinn, bis die gewünschte Ausgangsspannung erreicht ist (ca. 5 bis 30 Mal).
Eingang (IN)= 2V ==> Ausgang (OUT)= 5V - 28V
Eingang (IN)= 5V ==> Ausgang (OUT)= 6V - 28V
Eingang (IN)= 9V ==> Ausgang (OUT)= 10V - 28V
Eingang (IN)= 12V ==> Ausgang (OUT)= 13V - 28V
Eingang (IN)= 15V ==> Ausgang (OUT)= 16V - 28V
Eingang (IN)= 20V ==> Ausgang (OUT)= 21V - 28V
Eingang (IN)= 24V ==> Ausgang (OUT)= 25V - 28V
Hinweise:
Um das Modul zum ersten Mal anzuschalten, gehen Sie bitte wie folgt vor:
1- Drehen Sie das Potentiometer mehrmals GEGEN den Uhrzeigersinn (ca.20-25 mal ).
2- Schließen Sie die Eingangsspannung an.
3- Messung der Ausgangsspannung.
4- Stellen Sie die gewünschte Ausgangsspannung ein.
