XL6009 Step Up und Down Module DC-DC Konverter Spannungswandler
Das XL6009 ist ein Hochleistungs-Boost-Modul (BOOST) mit 4 A Schaltstrom. Das Modul verwendet die Hochfrequenz-Schalttechnologie XL6009E1 der zweiten Generation als Kernchip und seine Leistung übertrifft die des LM2577 der ersten Generation bei weitem.
DC-DC-Wandler sind elektronische Schaltungen, die die Spannung einer Gleichstromquelle von einem Niveau auf ein anderes umwandeln. Es gibt zwei Haupttypen von DC-DC-Wandlern: Abwärtswandler und Aufwärtswandler. Abwärtswandler reduzieren die Spannung, während Aufwärtswandler die Spannung erhöhen.

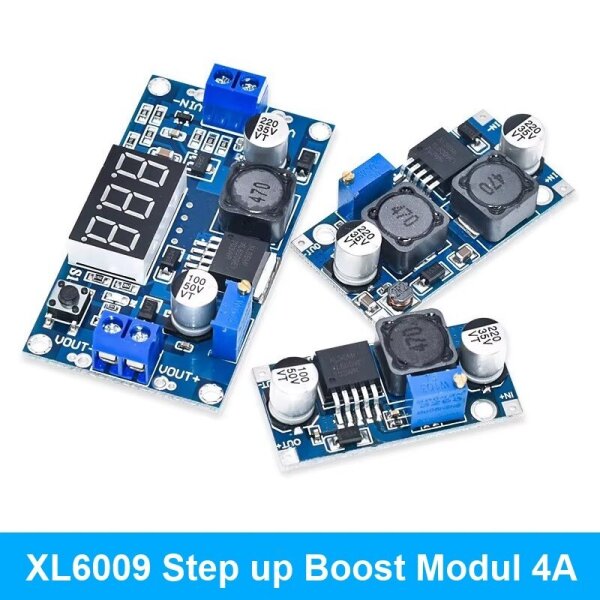

Zur Auswahl stehen 3 Module:
Modellbezeichnung: XL6009 Good blue Step-Up und Down Aufwärts- und Abwärtswandler
- Das Modul ist ein Boost-Konverter, der beides kann: eine höhere oder auch niedrigere Ausgangsspannung als die Eingangsspannung erzeugen.
- Gleichrichtungsmodus: Asynchrone Gleichrichtung
- Eingangsspannungsbereich: 5V-32V
- Ausgangsspannungsbereich: 1.25V-35V
- Eingangsstrom: 4A (max.)
- Leerlaufstrom: 18mA (bei 5V Eingang, 8V Ausgang)
- Wirkungsgrad: >94% (abhängig von der Druckdifferenz)
- Schaltfrequenz: 400kHz
- Ausgangswelligkeit: 50mV (abhängig von der Spannung)
- Lastanpassungsrate: ±0.5%
- Spannungsanpassungsrate: ±0.5%
- Arbeitstemperatur: -40°C bis +85°C
- Präzisionspotentiometer: Drehen im Uhrzeigersinn erhöht die Spannung, gegen den Uhrzeigersinn senkt sie.
- Hochfrequenzkondensator: Filtert hochfrequentes Rauschen effektiv.
- XL6009E1 Chip: Integrierter Schaltregler
Modellbezeichnung: XL6009 Blue Step-Up Aufwärtswandler
- Das Modul ist ein Boost-Konverter, der eine höhere Ausgangsspannung als die Eingangsspannung erzeugt.
- Gleichrichtung: Asynchrone Gleichrichtung
- Eingangsspannungsbereich: 3V-32V
- Ausgangsspannungsbereich: 5V-35V
- Eingangsstrom: 4A (max.), Leerlaufstrom 18mA (bei 5V Eingang, 8V Ausgang). Der Leerlaufstrom steigt mit höherer Spannung.
- Umwandlungseffizienz:
- Schaltfrequenz: 400KHz
Ausgangswelligkeit: 50mV (Die Welligkeit steigt mit höherer Spannung und höherem Strom.)
- Lastanpassungsrate: ±0.5%
- Spannungsanpassungsrate: ±0.5%
- Betriebstemperatur: -40°C - 85°C
- Präzisionspotentiometer: Drehen im Uhrzeigersinn erhöht die Spannung, gegen den Uhrzeigersinn senkt sie.
- Hochfrequenzkondensator: Filtert hochfrequentes Rauschen effektiv.
- XL6009E1 Chip: Integrierter Schaltregler
Modellbezeichnung: XL6009 with Display Step-Up Aufwärtswandler
- Das Modul ist ein Boost-Konverter, der eine höhere Ausgangsspannung als die Eingangsspannung erzeugt.
- Gleichrichtung: Asynchrone Gleichrichtung
- Eingangsspannungsbereich: 3V-32V
- Ausgangsspannungsbereich: 5V-35V
- Eingangsstrom: 4A (max.), Leerlaufstrom 18mA (bei 5V Eingang, 8V Ausgang). Der Leerlaufstrom steigt mit höherer Spannung.
- Umwandlungseffizienz:
- Schaltfrequenz: 400KHz
Ausgangswelligkeit: 50mV (Die Welligkeit steigt mit höherer Spannung und höherem Strom.)
- Lastanpassungsrate: ±0.5%
- Spannungsanpassungsrate: ±0.5%
- Betriebstemperatur: -40°C - 85°C
- Präzisionspotentiometer: Drehen im Uhrzeigersinn erhöht die Spannung, gegen den Uhrzeigersinn senkt sie.
- Hochfrequenzkondensator: Filtert hochfrequentes Rauschen effektiv.
- XL6009E1 Chip: Integrierter Schaltregler
- mit Überhitzungsschutz und Kurzschlussschutzfunktionen
- mit Verkabelungsklemmen IN und OUT
- mit Ein-/Ausgangskontrollleuchten
- Ausgestattet mit einem Voltmeter-Display und kalibrierbar. Durch die Verwendung fortschrittlicher Spannungsmikroprozessoren weist das Voltmeter einen Fehler von ± 0,05 V und einen Bereich von 0-35 V auf.(Hinweis: Um die Genauigkeit des Voltmeters zu gewährleisten, stellen Sie bitte sicher, dass die Eingangsspannung über 4,5 V liegt.)
Berühren Sie die Taste, um zwischen der Messung der Eingangs- oder Ausgangsspannung zu wechseln. Es gibt eine Anzeigeleuchte, die anzeigt, welche Spannung gemessen wird, und speichert die Einstellungen, auch wenn der Strom ausgeschaltet und neu gestartet wird.
Das Voltmeter kann ausgeschaltet werden. Wenn die Anzeige nicht erforderlich ist, berühren Sie einfach die rechte Taste länger als 3 Sekunden, um dies leicht zu erreichen (die Ein- und Ausgangsanzeigeleuchten werden gleichzeitig ausgeschaltet).
Manuelle Kalibrierungsmethode für integriertes Voltmeter:
Wenn das integrierte Voltmeter die Ausgangsspannung anzeigt, halten Sie die Taste auf der rechten Seite zwei Sekunden lang gedrückt, bevor Sie sie los lassen. Das Voltmeter und die Ausgangsspannungsanzeige „OUT“ blinken synchron und wechselt in den Ausgangsspannungsanpassungsmodus. Wenn das Voltmeter die Eingangsspannung anzeigt, halten Sie die Taste auf der rechten Seite zwei Sekunden lang gedrückt und lassen Sie sie dann los. Das Voltmeter und die Eingangsspannungsanzeige „IN“ blinken synchron und wechselt in den Eingangsspannungsanpassungsmodus. Nach dem Aufrufen des Spannungsanpassungsmodus erfolgt eine Bereichseinstellung von -5 bis 5 und jeder Tastendruck ändert sich eine Einheit (entspricht einer Bereichsanpassung von 0 bis 0).3V, und jeder Tastendruck ändert sich etwa 0.025V Spannung). Halten Sie die rechte Taste länger als vier Sekunden gedrückt, um die Digitalanzeige auszuschalten.
Nachdem die Spannungsanpassung abgeschlossen ist, halten Sie die Taste auf der rechten Seite zwei Sekunden lang gedrückt und lassen Sie sie dann los, um den Spannungskalibrierungsmodus zu verlassen. Alle Parametereinstellungen werden automatisch ausgeschaltet und gespeichert.
Hinweis: Mit dieser Einstellmethode müssen Sie nur einmal kalibrieren, um genaue Spannungswerte über den gesamten Spannungsbereich zu erhalten. Diese Funktion wurde entwickelt, um Ihren höheren Präzisionsanforderungen gerecht zu werden. Sie können sie daher gerne verwenden.
