Bausatz Blinker / Wechselblinker Lauflicht 3V bis 6V DC von Kemo (M079N)
beiliegende Beschreibung in verschiedenen Sprachen - D, GB, NL, SF, P
Sehr kleiner, hoch integrierter Blinkgeber, der wahlweise als Blinker oder Wechselblinker oder Lauflicht für 1 bis max. 6 LEDs eingesetzt werden kann.
Technische Daten:
- Betriebsspannung: 3 - 6 V Gleichspannung (DC) (z.B. Batterie)
- Taktfrequenz: ca. 3 x pro Sekunde (3 Hz)
- Einschaltdauer je Kanal: ca. 76 mS
- Blinker: für 1 - 2 LEDs
- Wechselblinker: für 1 - 2 LEDs je Kanal
- Lauflicht (3 - Kanal): für 1 - 2 LEDs je Kanal
- Maße Blinkelektronik: ca. 18 x 10 mm
- Bausatz zum selber löten
- LEDs sind nicht im Lieferumfang enthalten!

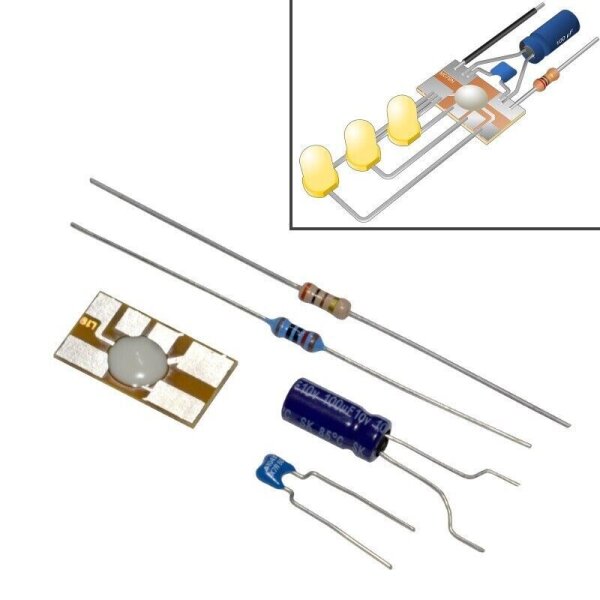

Bei 3 V Betriebsspannung kann nur 1 LED je Kanal angeschlossen werden. Bei 6 V Betriebsspannung können max. 2 LEDs je Kanal angeschlossen werden. Außer der Blinkelektronik liegen noch 2 Kondensatoren und 2 Widerstände bei. Von den Widerständen wird jeweils nur 1 Widerstand eingebaut, je nach Betriebsspannung. Die beiden beigefügten Kondensatoren werden gemäß Zeichnung mit der Blinkelektronik verbunden (anlöten). LEDs werden nicht mitgeliefert.
Als LEDs können handelsübliche LEDs (rot-grün-gelb) angeschlossen werden, die einen Betriebsstrom von 10 - 20 mA haben und eine Spannung zwischen 1 - 2 V haben. Sonderfarben wie blau und weiß haben meistens eine Betriebsspannung von 2,5 - 3,5 V. Wenn diese angeschlossen werden sollen, dann können Sie pro Ausgang nur jeweils 1 LED anschließen und Sie müssen die Blinkelektronik mit 6 V betreiben (3 V Betriebsspannung ist dann zu
gering).
Achtung: Falschpolung der Betriebsspannung (Plus und Minus vertauschen) oder falsche Betriebsspannung (zu hohe Spannung, Anschluss einer Wechselspannung) führt zur sofortigen Zerstörung des M079N. In diesen Fällen ist eine Gewährleistung nicht möglich. Bitte nie ohne den vorgeschriebenen Vorwiderstand betreiben (dieser ist in den Anschlusszeichnungen eingefügt)!
