Rückbeleuchtungsmodul (Schlußlicht) mit 5mm LEDs
für Personenwagen + Güterwagen der Spur G + 1 + 0
(geeignet für analoge und digitale Anlagen + Gleich- und Wechselstrom)
Dieses Bauteil ist eines auf SMD-Technik basierendes, qualitativ hochwertiges Rückbeleuchtungsmodul, speziell entwickelt für eine optimale Schlussbeleuchtung bei Personen- und Güterwagen der Spurweite G, 1 und 0.
Das Modul besteht aus einer Schaltung für Gleichrichtung und Spannungsregelung die dem Anwender ermöglicht sie im Gleich- oder Wechselstrom zu betreiben und bei Schwankungen der Fahrspannung für gleichbleibende Leuchtstärke sorgt.
Optional gibt es die Möglichkeit an den mit Elko+ und Elko- gekennzeichneten Pads (siehe Skizze Anschlussplan) einen Stützkondensator anzuschließen, er verhindert das störende Flackern der Schlusslichter beim Überfahren von Trennstellen, Weichen bzw. das Erlöschen im Stand. Ebenfalls wird das übliche Aufblitzen der Beleuchtung während des Fahrtrichtungswechsel unterdrückt.
(Der Stützkondensator befindet sich nicht im Lieferumfang - finden Sie aber auch in meinem Shop)
Technische Daten:
- für digitale und analoge Bahnen
- Wechselspannung 4....24V AC
- Gleichspannung 4....24V DC
- Stromaufnahme 5mA
- Platinengröße ca. LxB 11x8mm und Höhe mit Bauteilen 3,5mm
- Beim Anschluß der LEDs an die Platine auf die richtige Polung achten (der lange Pin ist Plus und der kurze Pin ist Minus)

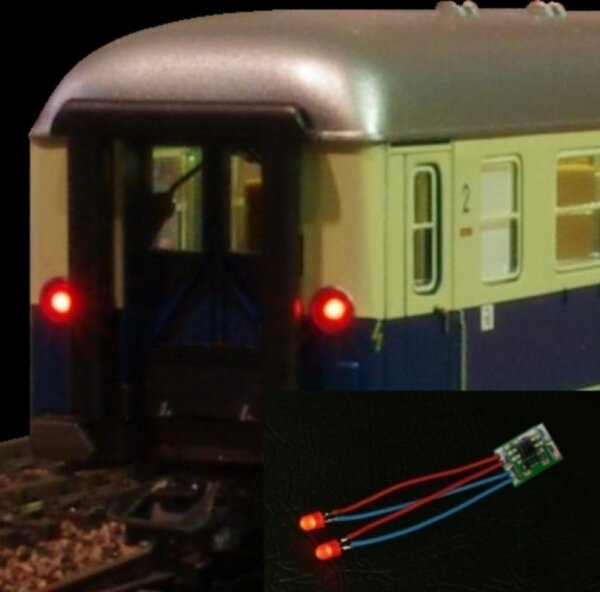

Das erste Foto zeigt das fertig aufgebaute Modul - geliefert wird ein Teilbausatz (wie auf dem dritten Foto abgebildet) - die LEDs müssen noch angelötet werden. (Der Waggon auf dem Foto gehört nicht zum Angebot)
Alle Anschlusspads sind vorverzinnt was ein einfaches verarbeiten ermöglicht. Auf der Platinenrückseite finden Sie nützliche Anschlusshinweise.
Eine Anleitung in Papierform wird nicht mitgeliefert. Den Anschlussplan sehen Sie auf dem zweiten Foto.
Lieferumfang Bausatz:
1x fertig aufgebautes Rückbeleuchtungsmodul
1x Schaltlitze 0,14mm² 300mm lang schwarz
1x Schaltlitze 0,14mm² 300mm lang rot
2x LED 5mm rot
(Die Litze können Sie auf die passende Länge zuschneiden)
Die Radschleifer / Achsschleifer für Ihre Waggons finden Sie auch in meinem Shop.
