Bausatz Blinker / Wechselblinker für LEDs und Glühlämpchen 7-24V= , max. 1A von Kemo (M079E)
beiliegende Beschreibung in verschiedenen Sprachen - D, GB, NL, FR, PL

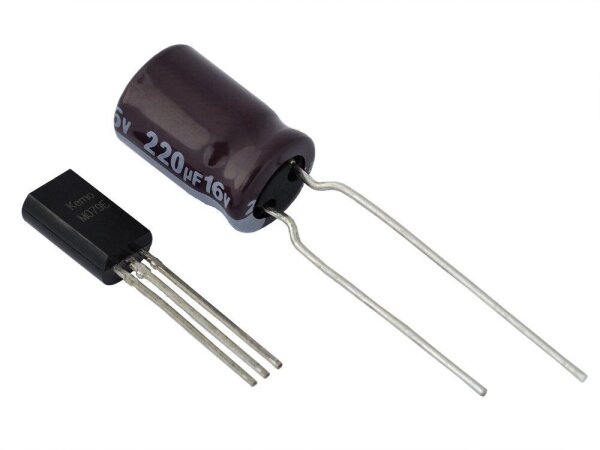

Sehr kleiner elektronischer Blinkgeber, der beim Betrieb mit einer Glühlampe nur aus 2 kleinen elektrischen Bauteilen besteht. Schaltpläne für viele Variationen liegen bei. Es können auch LED`s angeschlossen werden, die dann aber mit zusätzlichen Vorwiderständen (liegen nicht bei) betrieben werden. Als Wechselblinker sind 3 zusätzliche Widerstände (liegen nicht bei) erforderlich, welche auf die jeweilige Konfiguration zugeschnitten sind. Die Bauteile müssen mit einem Lötkolben verbunden werden.
Technische Daten:
- Betriebsspannung: 7-24V DC (Gleichstrom)
- Max. Belastbarkeit: 10mA bis 1A
- Blinkgeschwindigkeit: ca. 1,2 Hz (ca. alle 0,8 Sekunden ein Blinkimpuls)
- Einschaltdauer je Blinkimpuls ca. 50% (ca. 0,4 Sekunden)
- Abmessungen Blinkgeber ca. Ø 3,4 x 8 mm
- Abmessungen Kondensator ca. Ø 6,5 x 12,4 mm
- Verpolungs- und Kurzschlußfest
- Bausatz zum selber löten
Die Werte der Widerstände beim Anschluss von LEDs sind abhängig von der Betriebsspannung.
Auf den Schaltbildern sind als Beispiel die Widerstandswerte für 12V und 24V angegeben.
