PWM Motor Speed Controller / LED Dimmer - verschiedene Ausführungen
Die PWM-Steuerung ermöglicht eine präzise und stufenlose Regelung der Geschwindigkeit von Gleichstrom-Motoren. Dies ist besonders nützlich in Anwendungen wie Robotik, Modellbau, Industrieautomatisierung oder in der Steuerung von Ventilatoren und Pumpen.
Ein weiteres wichtiges Feature ist die Dimmfunktion, die es ermöglicht, die Helligkeit von LED-Beleuchtungssystemen zu regulieren. Ob in der Innenbeleuchtung, bei Modellbahnen oder in der Beleuchtung von Displays – der Regler bietet eine gleichmäßige und stufenlose Dimmung.
Anwendungsbereiche
Die PWM-Gleichstrom-Motor-Geschwindigkeitsregler sind vielseitig einsetzbar und eignen sich für eine Vielzahl von Anwendungen:
- Modellbau und RC-Modelle: Steuern Sie die Geschwindigkeit von Motoren in Modellautos, Booten oder Flugzeugen.
- Industrielle Anwendungen: Regulieren Sie die Drehzahl von Gleichstrom-Motoren in Maschinen oder Anlagen.
- LED-Dimmung: Steuern Sie die Helligkeit von LED-Beleuchtungssystemen in Innenräumen oder Displays.
- Ventilatoren und Pumpen: Regulieren Sie die Geschwindigkeit von Lüftern oder Pumpen für eine optimale Leistung.
- Robotik: Steuern Sie die Bewegung von Robotern mit präziser Geschwindigkeitsregelung.

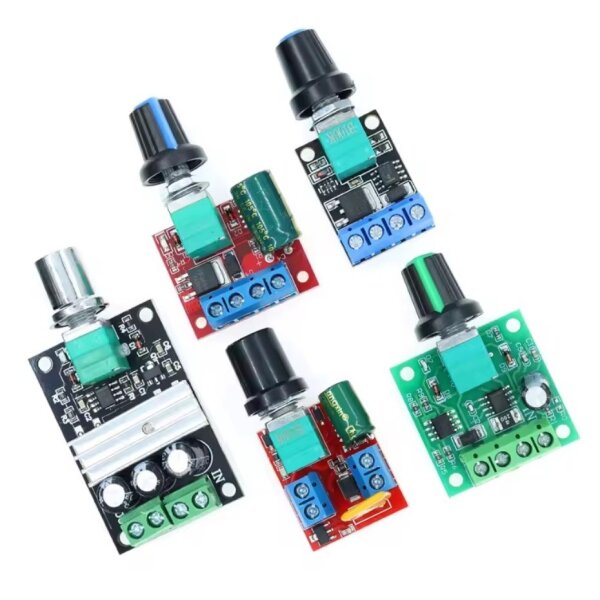

Folgende Modelle stehen zur Auswahl:
2A PWM Motor Speed Controller
- Betriebsspannung: DC 1,8V-15V
- Ausgangsstrom: max. 2A
- Ausgangsleistung: max. 30W
- Einstellbereich: 0–100 % Duty Cycle
- Steuerung: Potentiometer mit Ein/Aus-Schalter
- PWM-Frequenz: 21 KHz
- Abmessungen: 32mm x 32mm x 15mm (ohne Potentiometer)
3A PWM Motor Speed Controller
- Betriebsspannung: DC 6V-28V
- Ausgangsstrom: max. 3A
- Ausgangsleistung: max. 80W
- Einstellbereich: 5–100 % Duty Cycle
- Steuerung: Potentiometer mit Ein/Aus-Schalter
- PWM-Frequenz: 21 KHz
- Abmessungen: 50mm x 32mm x 15mm (ohne Potentiometer)
5A PWM Motor Speed Controller
- Betriebsspannung: DC 4,5V-35V
- Ausgangsstrom: max. 5A
- Ausgangsleistung: max. 90W
- Einstellbereich: 1–100 % Duty Cycle
- Steuerung: Potentiometer mit Ein/Aus-Schalter
- PWM-Frequenz: 20 Khz
- Abmessungen: 30mm x 26mm x 15mm (ohne Potentiometer)

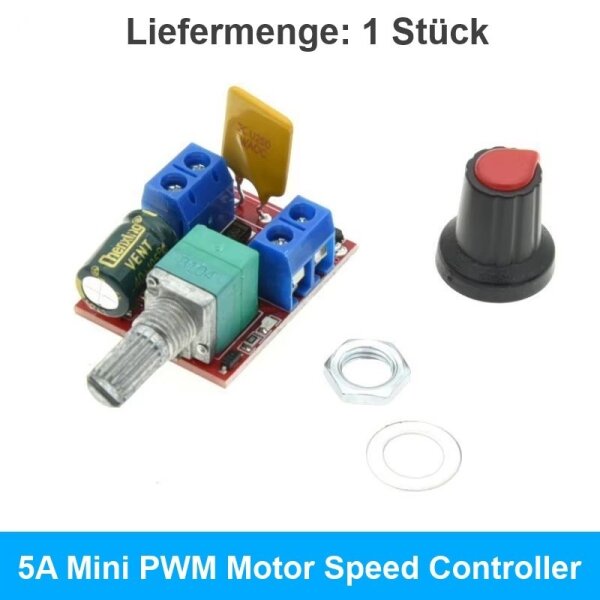

5A Mini PWM Motor Speed Controller
- Betriebsspannung: DC 3V-35V
- Ausgangsstrom: max. 5A
- Ausgangsleistung: max. 90W
- Einstellbereich: 1–100 % Duty Cycle
- Steuerung: Potentiometer mit Ein/Aus-Schalter
- PWM-Frequenz: 10kHz
- Abmessungen: 30mm x 24mm x 15mm (ohne Potentiometer)
10A PWM Motor Speed Controller
- Betriebsspannung: DC 5V-16V
- Ausgangsstrom: max. 10A
- Einstellbereich: 1–100 % Duty Cycle
- Steuerung: Potentiometer mit Ein/Aus-Schalter
- PWM-Frequenz: 10kHz
- Abmessungen: 30mm x 20mm x 15mm (ohne Potentiometer)
Lieferumfang: 1 Modul in der Ausführung Ihrer Auswahl (die Farbe des Reglerknopfes erfolgt per Zufall und kann vom Foto abweichen)
Der Anschluss ist durch die Schraubklemmen sehr einfach. Die IN und OUT Anschlüsse sind auf den Platinen mit Polung + und - gekennzeichnet.
Achtung: Wenn Sie Positiv und Negativ der Spannungsquelle vertauschen, nehmen die Module schaden!
