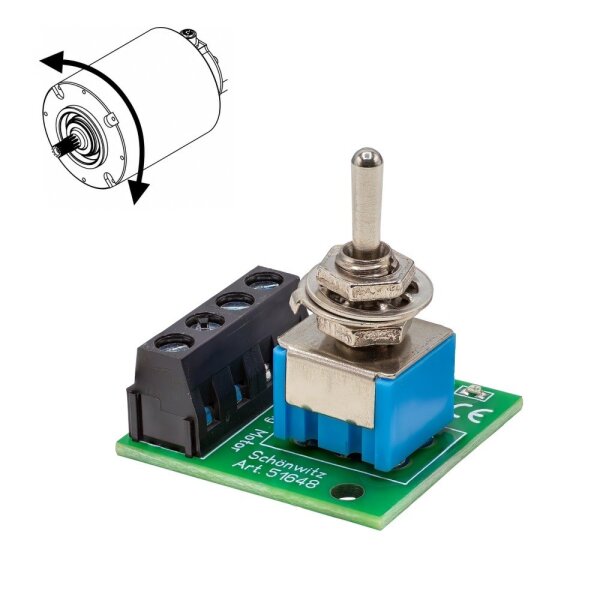

Polwendeschalter / Richtungswechselschalter für Gleichstrom-Motoren mit Kippschalter Rechtslauf/AUS/Linkslauf
Mit dem Polwendeschalter lässt sich die Drehrichtung eines Gleichstrommotors komfortabel über einen Kippschalter steuern. Die drei Schalterstellungen Links – Aus – Rechts ermöglichen eine einfache und direkte Bedienung.
Dank des integrierten Brückengleichrichters kann das Modul sowohl mit Gleichspannung als auch mit Wechselspannung betrieben werden. Die Polarität am AC/DC-Eingang spielt dabei keine Rolle. Eine grüne Status-LED zeigt den Betriebszustand an.
Der Richtungsumschalter eignet sich besonders für motorisierte Anwendungen im Modellbau, beispielsweise für Karussells, Drehscheiben, Seilbahnen und ähnliche Projekte.
Anschluss
Die Spannungsversorgung wird an der Klemme „AC/DC Eingang“ angeschlossen. Der Gleichstrommotor wird mit den beiden Klemmen „Motor“ verbunden.
Montage
Die Befestigung erfolgt wahlweise über die Platinenbohrungen oder über die Befestigungsmutter des Kippschalters.
Technische Daten:
- Maximale Betriebsspannung: 24 V
- Maximaler Motorstrom: 0,8 A
- Spannungsversorgung: AC oder DC
- Schalterstellungen: Links | Aus | Rechts
- Statusanzeige: grüne LED
- mit Befestigungsmutter
- Gewinde ØxL ca. 6x9mm
- Abmessungen Platine LxB: ca. 30x27mm
Lieferumfang: 1 Stück Polwendeschalter
