BAUSATZ brennendes Fass 1:87 mit LED Flackerlicht (mit integrierter Steuerung Brandflackern) - für 12-19V AC und DC
ein schönes Detail für Ihre Modellbahn Spur H0
Details:
- Maße vom Fass: Durchmesser ca. 0,8cm und Höhe ca. 1,1cm
- die LED sorgt durch das Flackern für die Simulation eines Feuers (die LED ist anschlussfertig)
- mit ca. 20cm langem Anschlußkabel (Litze)
- das rote Kabel ist für + und das schwarze Kabel für -
- Anschluß direkt an 12 - 19 V Gleichstrom (DC)
- Für den Anschluß an 12 - 19 V Wechselstrom (AC) legen wir einen Brückengleichrichter dazu (siehe genaue Erklärung weiter unten)

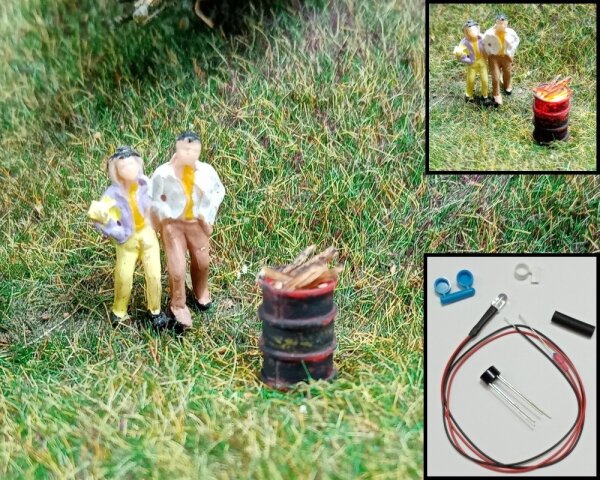

Auf den Fotos sehen Sie folgendes:
1. Foto ist ein Beispiel mit 2 Figuren Maßstab 1:87 als Größenvergleich für Spur H0
2. Foto - Nahaufnahme mit flackernder LED
3. Foto zeigt das Beispiel einer fertig montierten Tonne und die Tonne nach Ihrer Montage im original Zustand.
4. und 5. Foto = Lieferumfang je nach Ihre Auswahl
Die Figuren und das fertig montierte Fass auf den Fotos gehören nicht zum Angebot!!!
Anleitung für den Bausatz:
- Bohren Sie in die beiden Fassböden ein 5mm Loch.
- Kleben Sie nun die 3 Fassteile zusammen
- Schneiden Sie von dem beiliegenden Schrumpfschlauch 1cm ab und stecken dieses Stück auf die LED. Das dient dazu, dass die LED nicht seitlich abstrahlt und das ganze Fass leuchtet.
- Jetzt das Fass über die LED stecken und bei Bedarf mit etwas Klebstoff von unten fixieren.
- Ein Loch an die gewünschte Stelle der Anlage bohren. Die Kabel der LED durchfädeln. Dann an den Trafo anschließen - FERTIG
- Tipp: Sie können das Fass nach Ihren Vorstellungen altern und z.B. mit Holzscheiten bestücken. Siehe das Beispiel auf den Fotos.
Lieferumfang:
1x Fass in der Fabrbe Ihrer Auswahl (3 Einzelteile - siehe Foto)
1x 5mm Flacker LED mit ca. 20cm angelöteten Kabeln und Widerstand für 12-19V
1x Schrumpfschlauch ca. 2cm lang
1x Brückengleichrichter
Da die Flackerlichtsteuerung nur mit Gleichstrom funktioniert, aber die meisten Modellbahntrafos für Zubehör nur Wechselstrom haben, wird ein Brückengleichrichter mitgeliefert.
Der Brückengleichrichter wandelt Wechselstrom in Gleichstrom um und ermöglicht somit den Anschluß der LEDs an Wechselstrom.
Einfach die beiden Zuleitungen vom Trafo an die zwei mit ~ gekennzeichneten Pins anschließen (löten / klemmen /quetschen). An die beiden Ausgänge + und - dann die LEDs anschließen.
Technische Daten Brückengleichrichter:
- Ausführung: Silizium-Brückengleichrichter
- Bauform: rund
- Eingangsspannung: max. 80V AC
- Nennstrom: 1,5A
- Maße Gehäuse: Ø 8,6 mm / Höhe 5 mm
- Länge der Pins: mind. 25mm (der Plus-Pin ist etwas länger mind. 30mm)
- Rastermaß: 5mm
Viel Spaß bei Ihrem Einkauf!!!
