4 Stück LED Wandleuchten - Kugel 3mm Durchmesser - wahlweise als Fertigmodelle oder als Bausatz
ideal für Häuser Spur H0 und TT - sieht auch auf Mauern, Zaunpfeilern oder als Gartenweg-Beleuchtung super aus
Technische Details:

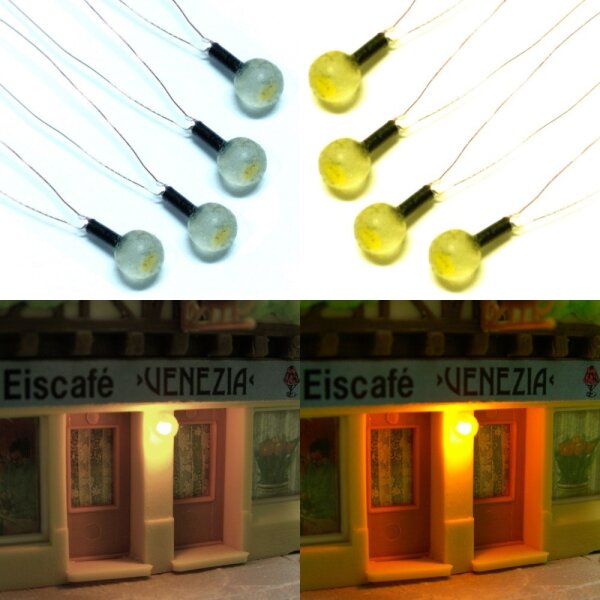

- zur Auswahl: gelbe oder klare Kugel (Acryl)
- Durchmesser 3mm
- mit LED zur Auswahl: gelb oder warmweiß
- mit 20cm langem Anschlusskabel an den LEDs (Kupferlackdraht isoliert)
- Strom 20mA
- Spannung 3V - der mitgelieferte Widerstand ermöglicht den Anschluss an 12-19V
- 2 Ausführungen zur Auswahl: Fertigmodelle oder als Bausatz

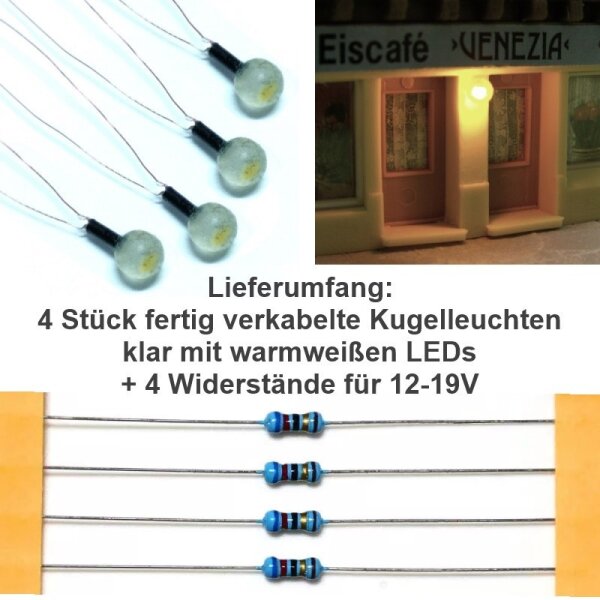

Liefermenge: 4 Stück Kugelleuchten (wahlweise als Bausatz oder Fertigmodelle)
Montageanleitung:
Wenn Sie sich für den Kauf eines Bausatzes entscheiden, müssen Sie die LEDs noch in die Löcher der Kugeln kleben (siehe Foto). Idealerweise richten Sie zuvor die LED Linse nach vorn aus.
Beim Bausatz ist die kleine schwarze Hülse nicht mit dabei, so wie bei den Fertigmodellen (siehe Fotos).
1. Bohren Sie ein passendes Loch an die Stelle der Fassade, an die Lampe soll.
2. Fädeln Sie die beiden Kabel durch das Loch, bis die Kugel fest sitzt.
Wenn Sie ein etwas größeres Loch gebohrt haben, müssen Sie nach dem Einstecken der Kugel, diese von hinten mit etwas Kleber fixieren.
3. Löten Sie jetzt den beiliegenden Widerstand an eines der beiden Kabel.
Wir haben den Widerstand deshalb nicht schon angelötet, weil das zu bohrende Loch sonst zu groß wird.
4. Jetzt können Sie die Kabel mit Ihrem Trafo verbinden.
Hinweis: Wir haben einen 10 kOhm Widerstand gewählt, damit die LED nicht zu hell leuchtet. Die Helligkeit können Sie bei Bedarf mit anderen Widerstandswerten auf Ihre Bedürfnisse anpassen.
Das H0 Haus auf den Fotos gehört nicht zum Lieferumfang!!!
Viel Spaß bei Ihrem Einkauf!!!
