Stromverteiler / Sicherungsverteiler für Modellbahn und Modellbau in verschiedenen Ausführungen
Dank der MoBa-Verteiler ist es möglich, komfortabel unter der Modellbahnanlage zu verdrahten. Es lassen sich schnell und übersichtlich (ohne Kabelchaos) die Verbraucher wie z.B. Straßenlampen, Hausbeleuchtungen oder Gleisabschnitte mit Spannung versorgen.
Stromverteiler mit zwei Status LEDs:
Die Kontrollleuchten zeigen an, wo am Verteiler der Plus-Pol (+) angeschlossen wurde. Wird der Verteiler mit Wechselstrom betrieben, leuchten beide LED.
Folgende Modelle stehen zur Auswahl:
Verteiler mit Schraubklemmen
- 1x12-polig, 2x12-polig und 3x8-polig mit 2 LEDs (die Auswahl erfolgt oben)
- der 3x8-polige hat 2 Status LEDs
- Abmessungen siehe Fotos (Skizze mit Schaltplan)
- Strom: max. 8 Ampere
- Betriebsspannung: 5-30V DC / AC / DCC (Gleichstrom, Wechselstrom und Digitalstrom)
- mit Schraubklemmen
- Platine mit Befestigungslöchern 3mm
- für Nennquerschnitt 0,08mm² - 1,5mm²
- incl. Befestigungsmaterial (Distanzhüllen + Schrauben)
Verteiler mit Schraubklemmen und Sicherung
- 2x12-polig
- Abmessungen siehe Fotos (Skizze mit Schaltplan)
- Strom: max. 8 Ampere
- mit 3 Ampere Feinsicherung (Diese können Sie bei Bedarf gegen eine andere Sicherung mit max. 8 Ampere austauschen.)
- Betriebsspannung: max. 30V DC / AC / DCC (Gleichstrom, Wechselstrom und Digitalstrom)
- mit Schraubklemmen
- Platine mit Befestigungslöchern 3mm
- für Nennquerschnitt 0,08mm² - 1,5mm²
- incl. Befestigungsmaterial (Distanzhüllen + Schrauben)
Verteiler mit Federklemmen
- 2x6-polig, 2x12-polig, 4x12-polig, 2x18-polig, 2x24-polig (die Auswahl erfolgt oben)
- mit 2 Status LEDs (4x12-polig ist ohne Status LEDs!!!)
- Abmessungen siehe Fotos (Skizze mit Schaltplan)
- Strom: max. 8 Ampere
- Betriebsspannung: 5-30V DC / AC / DCC (Gleichstrom, Wechselstrom und Digitalstrom)
- mit Federklemmen
- Platine mit Befestigungslöchern 3mm
- für Nennquerschnitt 0,08mm² - 1,5mm²
- incl. Befestigungsmaterial (Distanzhüllen + Schrauben)

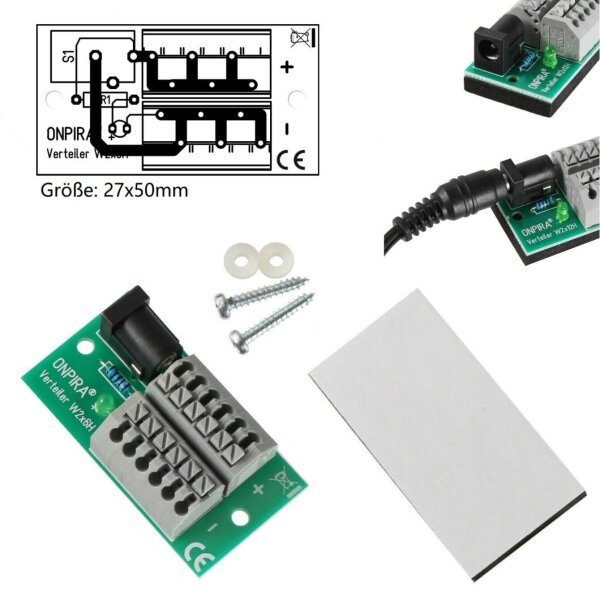

Verteiler mit Federklemmen und 5,5x2,1mm Hohlbuchse
- 2x6-polig, 2x12-polig (die Auswahl erfolgt oben)
- mit Status LED
- Abmessungen siehe Fotos (Skizze mit Schaltplan)
- Strom: max. 8 Ampere
- Betriebsspannung: 5-30V DC / AC / DCC (Gleichstrom, Wechselstrom und Digitalstrom)
- für 5,5x2,1mm Hohlstecker (Standard Steckernetzteile)
- mit Federklemmen
- Platine mit Befestigungslöchern 3mm
- für Nennquerschnitt 0,08mm² - 1,5mm²
- incl. Befestigungsmaterial (Distanzhüllen + Schrauben)
Sie können Netzteile mit Standard Stecker (5,5x2,1) direkt an den Stromverteiler anstecken und dann an Ihre Verbraucher verteilen. Mit im Lieferumfang ist ein Schaumstoff mit doppelseitiger Klebefläche, Sie können den Stromverteiler wahlweise anschrauben oder an Ihre Platte ankleben.
Verteiler mit Stecker / Steckverteiler
- 2x8-polig
- mit 2 Status LEDs
- Abmessungen siehe Fotos (Skizze mit Schaltplan)
- Strom: max. 5 Ampere
- Betriebsspannung: 5-30V DC / AC / DCC (Gleichstrom, Wechselstrom und Digitalstrom)
- mit 8 Steckern zum schnellen werkzeuglosen an und abklemmen von Verbrauchern
- Platine mit Befestigungslöchern 3mm
- für Nennquerschnitt 0,08mm² - 1,5mm²
- incl. Befestigungsmaterial (Distanzhüllen + Schrauben)
Sicherungsverteiler 4-fach
- mit LED Kontrollleuchten, diese zeigen an, ob die Sicherung defekt ist.
- Abmessungen siehe Fotos (Skizze mit Schaltplan)
- Strom: max. 12 Ampere (je Ausgang max. 3 A)
- Betriebsspannung: 5-30V DC / AC / DCC (Gleichstrom, Wechselstrom und Digitalstrom)
- mit 4 Feinsicherungen je 3 Ampere (Diese können Sie bei Bedarf gegen andere Sicherungen mit weniger als 3 Ampere austauschen.)
- mit Schraubklemmen
- Platine mit Befestigungslöchern 3mm
- für Nennquerschnitt 0,08mm² - 1,5mm²
- incl. Befestigungsmaterial (Distanzhüllen + Schrauben)
Lagernummern: S323 S325 S461 S545 S700 S704 S731 S757 S860 S869 S876 S901 S947 S973
