SET bistabile Relais mit 2xUM (Wechsler) und 2 Spulen 9-24V
incl. Silizium-Dioden für den Anschluß an Trafos mit 9 bis 24V AC (Wechselstrom)
incl. IC Sockel für die Relais
Bistabil heißt, dass die Schaltstellung nach Abschalten des Stroms erhalten bleibt. Das ist für Modellbahner wichtig z.B. die Signalstellung, Blockschaltungen usw. bleiben erhalten.
Das Relais kann mit 2 Tastern oder 2 Reedkontakten geschalten werden.
Modellbahntrafos haben meist Wechselstrom am Zubehör Ausgang.
Für den Anschluss an Wechselstrom (AC) werden je Relais zwei Dioden mitgeliefert (siehe Schaltplan auf dem Foto).
Beim Anschluss an Gleichstrom (DC) benötigen Sie die Dioden nicht.
Technische Daten Relais:
- Typ - Signalrelais Hongfa HDF2/012-S-L2-D
- Bauform - Printmontage
- Ausführung - 2 Wechsler
- Technologie - bistabil, 2 Wickl.
- Schaltspannung, max. - 250 VAC
- Schaltspannung, max. - 220 VDC
- Nennlast - 2A / 30V DC
- Nennlast - 1A / 125V AC
- Schaltleistung, max. - 125 VA/ 90W
- Innenwiderstand (Ri) - 960 Ohm
- Prüfspannung - 1500 VAC
- Spulenspannung - 9V-24V DC
- Leistungsaufnahme (Betrieb) - 0,2 W
- Schaltstrom, max. - 2 A
- Waschfest - RT III (IP67)
- Kontakte - Ag-AuAG8/AgPd60
- Approbation - UL
- Maße LxBxH - 20,2 x 10,2 x 10,6 mm
Daten IC-Sockel:
- Rastermaß RM 2,54 mm
- PIN-Reihenabstand 7,62 mm
- Kontaktaufnahme vergoldet
Mit dem IC-Sockel muß man nicht mehr direkt die Kabel an die Pins der Relais löten, sondern steckt diese dann nur noch auf den Sockel. Somit ist ein späterer Austausch des Relais einfacher und man beschädigt nicht das Relais durch zu langes oder zu heißes Löten.
- Lieferumfang wahlweise:

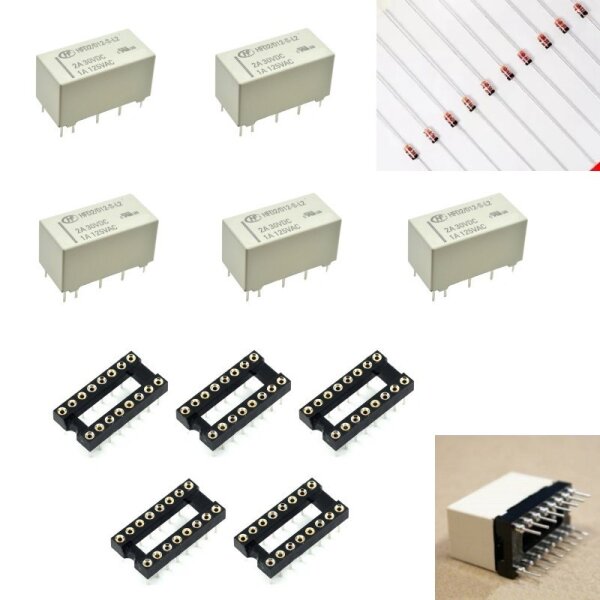

5er Set: 5x Relais, 5x Sockel, 10x Dioden

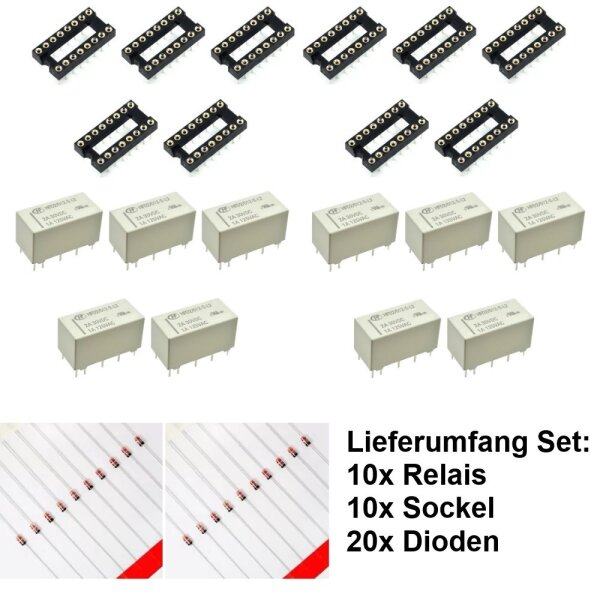

10er Set: 10x Relais, 10x Sockel, 20x Dioden
Viel Spaß bei Ihrem Einkauf!!!
