bistabile Relais mit 2xUM (Wechsler) und 2 Spulen für 9-24V
optional zur Auswahl:
- passende Sockel
- Dioden für den Anschluss an Wechselstrom (AC)
Bistabil heißt, dass die Schaltstellung nach Abschalten des Stroms erhalten bleibt. Das ist für Modellbahner wichtig z.B. die Signalstellung, Blockschaltungen usw. bleiben erhalten.
Das Relais kann mit 2 Tastern oder 2 Reedkontakten geschalten werden.
Modellbahntrafos haben meist Wechselstrom am Zubehör Ausgang.
Für den Anschluss an Wechselstrom (AC) bestellen Sie gleich die Dioden mit. (siehe Schaltplan auf dem Foto).
Beim Anschluss an Gleichstrom (DC) benötigen Sie die Dioden nicht.
Relais technische Daten:

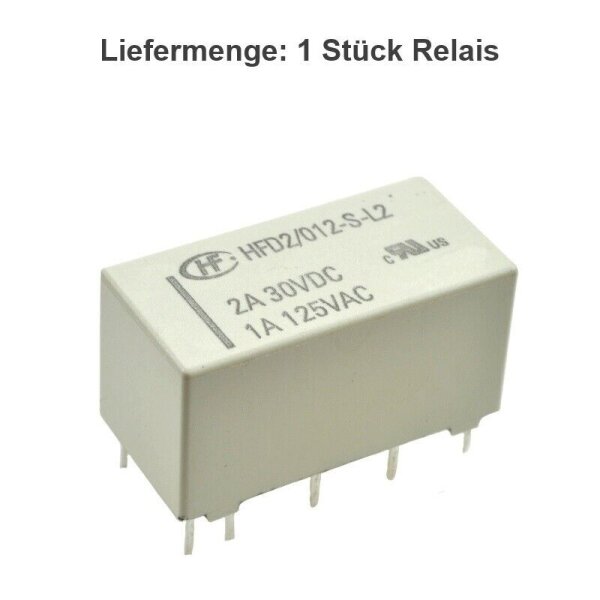

- Typ - Signalrelais Hongfa HDF2/012-S-L2-D
- Bauform - Printmontage
- Ausführung - 2 Wechsler
- Technologie - bistabil, 2 Wicklungen
- Schaltspannung, max. - 250 VAC
- Schaltspannung, max. - 220 VDC
- Nennlast - 3A / 30V DC
- Nennlast - 1A / 125V AC
- Schaltleistung, max. - 125 VA/ 90W
- Innenwiderstand (Ri) - 960 Ohm
- Prüfspannung - 1500 VAC
- Spulenspannung - 9V-24V DC
- Leistungsaufnahme (Betrieb) - 0,2 W
- Schaltstrom, max. - 2 A
- Waschfest - RT III (IP67)
- Kontakte - Ag-AuAG8/AgPd60
- Approbation - UL
- Länge - 20,2 mm
- Breite - 10,2 mm
- Höhe - 10,6 mm
- Liefermenge: wahlweise 1 Stück oder 5 Stück
Präzisions IC-Sockel / IC-Fassungen - 16 polig - passend für diese Relais
- Rastermaß RM 2,54 mm
- PIN-Reihenabstand 7,62 mm
- Kontaktaufnahme vergoldet
- Liefermenge: 5 Stück
Damit muss man nicht mehr direkt die Kabel an die hitzeempfindlichen Pins der Relais löten, sondern steckt diese dann nur noch auf den Sockel. Somit ist ein späterer Austausch des Relais auch viel einfacher.
Universal Silizium High Speed Dioden 1N4148 - für den Anschluss der Relais an Wechselstrom (AC)
- Hersteller - Diotec Semiconductor
- Herstellerartikelnummer - 1N4148
- Bauform: DO-35
- Schaltgeschwindigkeit: max. 4 ns
- Spannung - max. 75V
- Strom - max. 150mA
- Verpackung - Gurtabschnitt
- Liefermenge: 10 Stück
Wir bieten Ihnen hier auch ein komplettes Set an (Auswahl oben) bestehend aus:
- 5 Stück Relais
- 5 Stück Sockel
- 10 Stück Dioden
Viel Spaß bei Ihrem Einkauf!!!
