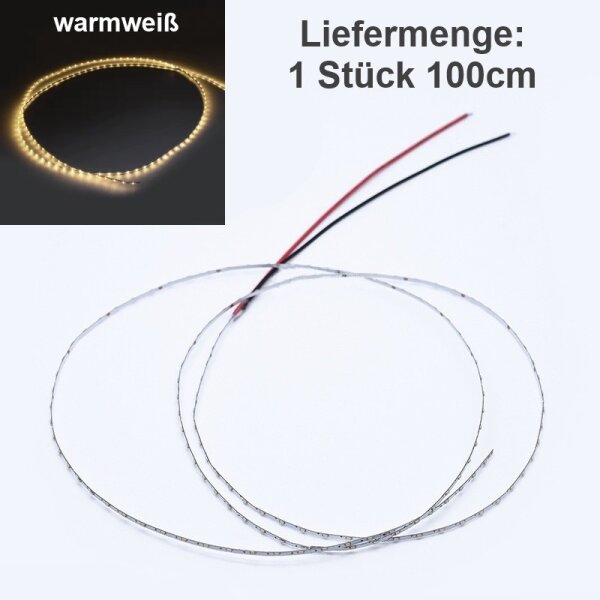

Mini LED Lichterkette 100cm lang - nur 1,6mm schmal - mit 138 LEDs
Die Miniatur Lichterkette lässt sich an fasst jeden Einsatzzweck anpassen. Egal ob auf Ihrer Kirmes, Jahrmarkt, Biergarten, Wochenmarkt, Weihnachtsmarkt, Weihnachtsbaum, Partyzelt, Festzelt oder Diskothek mit diesem Produkt können Sie Ihre Modelle richtig in Szene setzen. Wohnhäuser die Giebel beleuchten oder Tannenbäume wie z.B. zu Weihnachten usw.
Auch der Einsatz als Waggonbeleuchtung ist möglich. Gerade bei kleinen Spurweiten mit wenig Platz (Spur Z und N) ist diese Platine sehr gut geeignet.
Technische Daten:
- Lieferumfang: Eine Lichterkette wie beschrieben
- Leuchtfarben zur Auswahl: blau, gelb, rot, weiß, warmweiß
- Anzahl der LEDs: 138 Stück Typ 0603
- Abstand der LEDs von Mitte zu Mitte: ca. 7mm
- Länge eines einzelnen Segments: ca. 7mm
- Spannung: weiß, warmweiß und blau 2,8V DC und gelb, rot 1,9V DC
- Stromaufnahme: ca. 100 - 140 mA
- mit angelöteten Anschlusskabeln
- Abmessungen ca.: L x B x H (1000mm x 1,6mm x 1,0mm)
- Trennstellen: nach jeder LED (siehe Foto)
jedes Segment kann separat verwendet werden, egal wie lang es ist
Die Lötstellen sind ab Werk alle ca. 21,2mm an der Unterseite. Sie können bei Bedarf an jeder Stelle die Kabel anlöten, indem Sie einfach ein Stück auf der Unterseite mit einem Bastelmesser frei kratzen.
Für den Anschluss an eine höhere Spannung als oben angegeben verwenden Sie einfach einen passenden Widerstand.
z.B. 3V an 12V einen 470 Ohm Widerstand oder 2V an 12V einen 560 Ohm Widerstand
Die Helligkeit kann mit höheren Widerständen bei Bedarf gedimmt werden.
Auch der Anschluss an Wechselstrom (AC) ist möglich. Schalten Sie dafür einfach einen Brückengleichrichter in die Zuleitung. Die finden Sie bei Bedarf in verschiedenen Baugrößen im Shop.
Anleitung / Hinweise:
Diese sehr filigrane LED Lichterkette bietet extreme Flexibilität bei hoher LED-Dichte.
Die Platine lässt sich biegen, um z.B. einen Tannenbaum zu umwickeln und sogar um Ecken vorsichtig biegen, z.B. um eine Hausecke oder am Giebel
Je nach Einsatz kann die Platine z.B. mit Kleber fixiert werden.
Für den Betrieb empfiehlt sich ein Strom von 1-2 mA pro LED.
Ein Betriebsstrom von 5mA pro LED darf nicht überschritten werden aufgrund der filigranen Platine.
Sie können die Platine nach jeder LED trennen. Die Platine besitzt am Anfang und am Ende Anschlusspads (siehe Foto). Dort können Sie die Anschlusskabel anlöten. Wir empfehlen Ihnen unsere Microlitze im Shop.
Wenn Sie die Platine in mehr als zwei Segmente zerschneiden wollen, können Sie entweder den Lack auf der Rückseite vorsichtig entfernen, um dort anzulöten, oder Sie können den Strom direkt über die Anschlusskontakte einer LED einspeisen, da alle parallel geschaltet sind.
Für den Einsatz als Waggonbeleuchtung benötigen Sie je nach Fahrspannung einen passenden Widerstand und damit die LEDs bei Gleichstrom in beide Fahrtrichtungen leuchten einen Brückengleichrichter. Im Shop haben wir eine sehr kleine Bauform, die auch in Z und N Waggons passen.
Natürlich ist auch der Anschluss an einen Lichtdecoder möglich.
