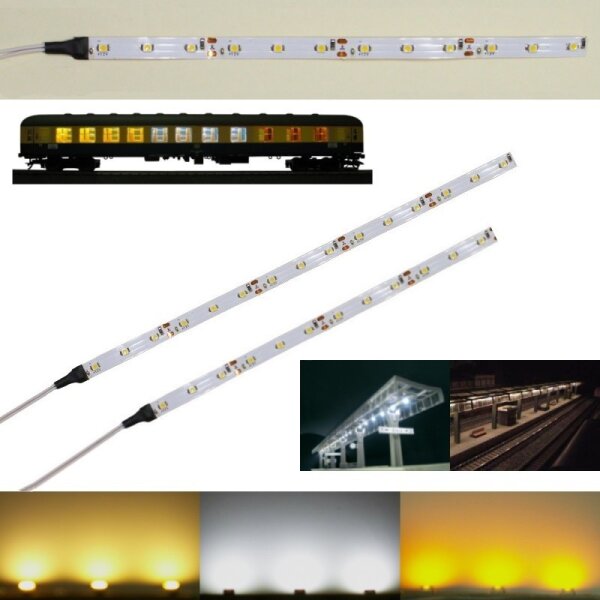

LED Waggonbeleuchtung in 2 verschiedenen Längen und 3 Leuchtfarben
für analog AC / DC und digital
Ideal zur Beleuchtung von Personenwagen.
Die Platine lässt sich kürzen und kann somit optimal an die Länge Ihrer Waggons angepasst werden.
Auch geeignet für die Beleuchtung von z.B. Vordach, Stellwerk, Bahnsteig, Häuser / Gebäude aller Art, Innenbeleuchtung Reisebus uvm.
Technische Daten:
- Leuchtfarbe: warmweiß, kaltweiß, gelb (oben wählbar)
- Anzahl der LEDs: je 5cm Teilstück 3 SMD LEDs
- Digital- und Analogtauglich
- Es wird je Beleuchtung ein Widerstand für den digitalen Betrieb mitgeliefert. Dieser muss bei Bedarf angelötet werden. Für den analogen Betrieb bis 14V ist dieser nicht erforderlich.
- An welches der beiden Kabel Sie den Widerstand anschließen ist egal.
- Betriebsspannung ohne Verwendung des beiliegenden Widerstandes: 8V bis 14V DC (Gleichstrom) und AC (Wechselstrom)
- Betriebsspannung mit Verwendung des beiliegenden Widerstandes: 8V bis 24V DC (Gleichstrom) und AC (Wechselstrom)
- mit Verpolungsschutz durch den eingebauten Brückengleichrichter
- mit ca. 20cm langem Anschlusskabel Litze schwarz (nicht wie auf den Fotos weiß!!!)
- Stromverbrauch - je 5cm 20 mA
- Länge wahlweise: 200mm oder 250mm
- Breite: 8mm
- Höhe: ca. 1,5mm
- für die Spurgrößen: H0, TT, N
- alle 5cm Trennmöglichkeiten
- Anschlussmöglichkeit eines Pufferkondensators (Flackerschutz) an den freien Lötanschlüssen auf der Platine.
Wichtig ist es, einen Kondensator mit einem Spannungsbereich zu wählen, der mindestens Ihrer Eingangsspannung entspricht.

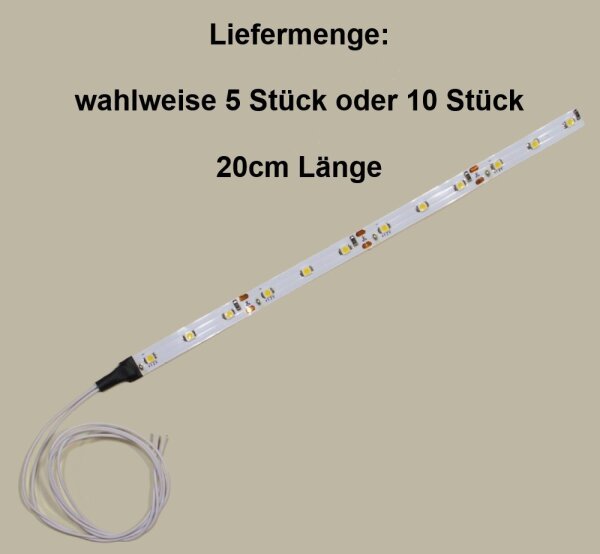

- Liefermenge: 5 oder 10 Stück (oben wählbar)
Geeignete Kondensatoren und Radschleifer finden Sie in unserem Shop!
Vorteile dieser Beleuchtung:
- geringe Stromaufnahme
- geringe Wärmeentwicklung - Ihre Modelle werden geschont
- selbstklebend - einfach die Schutzfolie auf der Rückseite abziehen und an die gewünschte Stelle kleben
- sehr dünnes Trägermaterial / geringe Einbautiefe - oft entfallen deshalb Fräß- und Schleifarbeiten im Wageninneren
- flexibel - passt sich deshalb gut z.B. an die Dachwölbungen an
- in 5cm Schritten kürzbar
- sehr helles und angenehmes Licht
- Die Helligkeit ist bei Bedarf problemlos mittels eines zusätzlichen Vorwiderstandes regulierbar. Da es dafür aber keine feste Faustformel gibt und von den persönlichen Vorstellungen abhängig ist, sollte man den richtigen Widerstandswert experimentell (durch ausprobieren) ermitteln und prüfen ob die Helligkeit den persönlichen Ansprüchen genügt. Der Widerstand wird dann einfach an ein Zuleitungskabel gelötet oder angeklemmt.
- gleichmäßige Ausleuchtung (je LED 120° Abstrahlwinkel)
