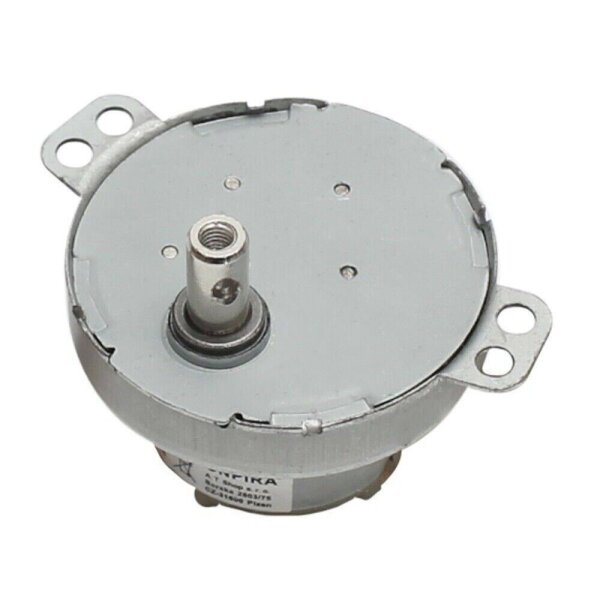

Gleichstrom-Getriebemotor 12 V DC, 0,18 A
DC-Getriebemotor mit 50 mm Durchmesser und einfacher Befestigungsmöglichkeit durch seitliche Befestigungslaschen.
Ideal als Motor für Robotik, Weihnachtspyramiden, animierte Dekorationen, Discokugel, Drehteller usw. Viele Anwendungsmöglichkeiten im Modellbau, RC-Modellbau, Modelleisenbahn z.B. Antrieb für Wassermühle, Windmühle, Karussell, Seilbahn, Drehscheibe, Windrad, uvm.
Technische Details:
- Betriebsspannung: 12 V DC (5...15 V DC)
- Stromaufnahme: max. 180 mA bei 12 V DC
- Leistung: max. 4 W

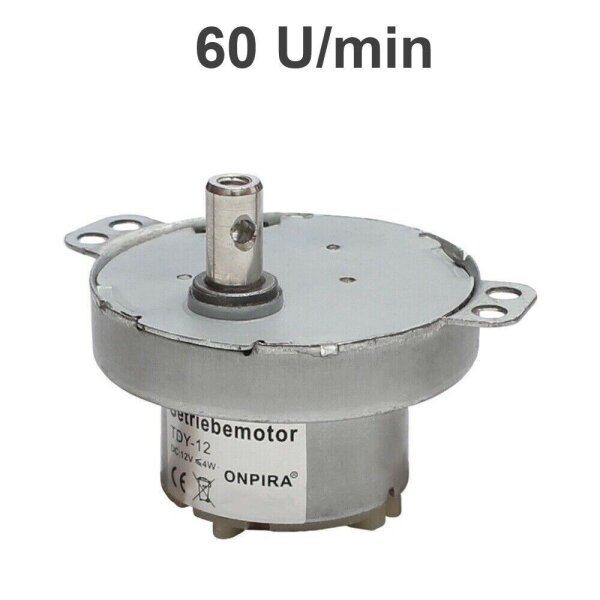

- Drehzahl ca.: 1/2,5/3,5/5/8/15/20/30/60/80 Umdrehungen pro Minute (Auswahl oben)
- Anschluss: Lötösen
- Achse mit 3 mm-Bohrung und Gewindebohrung M4
- Achse (ØxL): 7x13 mm
- Maße ohne Welle (ØxH): 50x38 mm
Einen dazu passenden Polwendeschalter für den Drehrichtungswechsel und um den Motor auch an Wechselstrom (AC) betreiben zu können, bieten wir hier auch an (Auswahl oben).
Das ist gerade bei Modelleisenbahnern von Vorteil, denn die Zubehörtrafos haben fast immer Wechselstrom. Ideal geeignet für DC-Motoren z.B. Karusell, Drehscheibe, Seilbahn usw.
Technische Details Polwendeschalter:
- Maximale Betriebsspannung: 24 V
- Maximaler Motorstrom: 0,8 A
- Spannungsversorgung: AC oder DC
- Schalterstellungen: Links | Aus | Rechts
- Statusanzeige: grüne LED
- mit Befestigungsmutter
- Gewinde ØxL ca. 6x9mm
- Abmessungen Platine LxB: ca. 30x27mm
Mit dem Polwendeschalter lässt sich die Drehrichtung eines Gleichstrommotors komfortabel über einen Kippschalter steuern. Die drei Schalterstellungen Links – Aus – Rechts ermöglichen eine einfache und direkte Bedienung.
Dank des integrierten Brückengleichrichters kann das Modul sowohl mit Gleichspannung als auch mit Wechselspannung betrieben werden. Die Polarität am AC/DC-Eingang spielt dabei keine Rolle. Eine grüne Status-LED zeigt den Betriebszustand an.
Der Richtungsumschalter eignet sich besonders für motorisierte Anwendungen im Modellbau, beispielsweise für Karussells, Drehscheiben, Seilbahnen und ähnliche Projekte.
Anschluss
Die Spannungsversorgung wird an der Klemme „AC/DC Eingang“ angeschlossen. Der Gleichstrommotor wird mit den beiden Klemmen „Motor“ verbunden.
Montage
Die Befestigung erfolgt wahlweise über die Platinenbohrungen oder über die Befestigungsmutter des Kippschalters.
