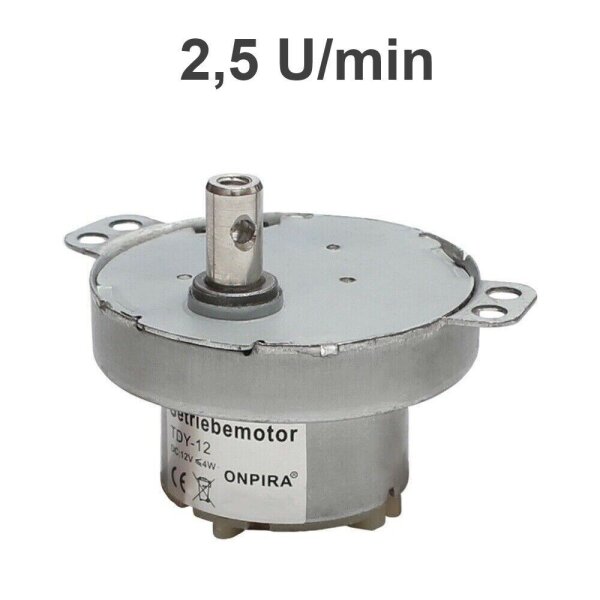

Gleichstrom-Getriebemotor 12 V DC, 0,18 A
DC-Getriebemotor mit 50 mm Durchmesser und einfacher Befestigungsmöglichkeit durch seitliche Befestigungslaschen.
Ideal als Motor für Robotik, Weihnachtspyramiden, animierte Dekorationen, Discokugel, Drehteller usw. Viele Anwendungsmöglichkeiten im Modellbau, RC-Modellbau, Modelleisenbahn z.B. Antrieb für Wassermühle, Windmühle, Karussell, Seilbahn, Drehscheibe, Windrad, uvm.
Technische Details:
- Betriebsspannung: 12 V DC (5...15 V DC)
- Stromaufnahme: max. 180 mA bei 12 V DC
- Leistung: max. 4 W
- Drehzahl ca.: 1/2,5/3,5/5/8/15/20/30/60/80 Umdrehungen pro Minute (Auswahl oben)
- Anschluss: Lötösen
- Achse mit 3 mm-Bohrung und Gewindebohrung M4
- Achse (ØxL): 7x13 mm
- Maße ohne Welle (ØxH): 50x38 mm
Einen dazu passenden Polwendeschalter für den Drehrichtungswechsel und um den Motor auch an Wechselstrom (AC) betreiben zu können, bieten wir hier auch an (Auswahl oben).
Das ist gerade bei Modelleisenbahnern von Vorteil, denn die Zubehörtrafos haben fast immer Wechselstrom. Ideal geeignet für DC-Motoren z.B. Karusell, Drehscheibe, Seilbahn usw.
Technische Details:
- 3 Schaltstellungen EIN /AUS / EIN (d.h. mit Mittelstellung)
- mit Befestigungsmutter
- Gewinde ØxL 6x9mm
- Abmessungen LxBxH: 30x12x13mm
- Anschluss von 1V bis max. 40V / 0,8A
- der eingebaute Brückengleichrichter sorgt dafür, dass Sie einen DC-Motor an AC und DC betreiben können
- mit ca. 20cm langen Anschlusskabeln
Anleitung:
- die beiden gelben Kabel sind für den Stromeingang (an Trafo oder Netzteil), die Polung ist egal
- das rote und schwarze Kabel werden an den Motor angeschlossen (rot = plus und schwarz = minus)
- in der Mittelstellung des Schalters ist der Motor aus
- rechts und links geschaltet, ändert jeweils die Drehrichtung des Motors
Der Schrumpfschlauch unter dem Kippschalter sollte nicht geknickt werden, da sonst das angelötete Bauteil abbrechen könnte!!!
Der Motor auf dem Foto mit dem Anwendungsbeispiel dient nur zur besseren Darstellung und gehört nicht zum Lieferumfang!!!
