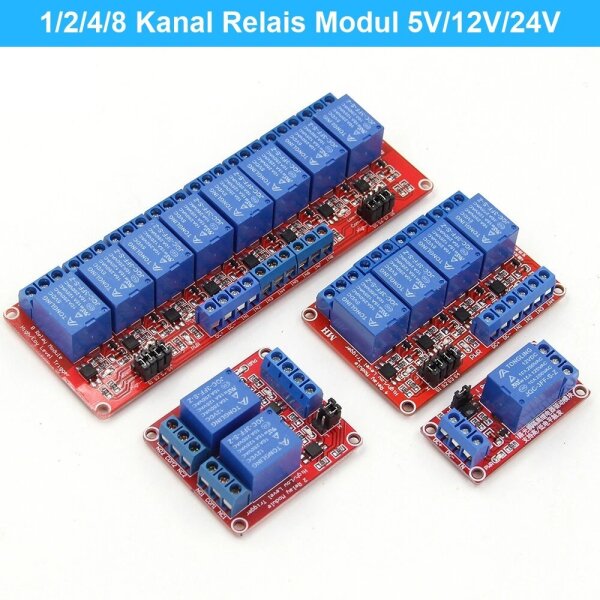

1/2/4/8-Kanal Relais Modul 5V/12V/24V mit Optokoppler (1/2/4/8 Ch Relay Module, High/Low Trigger)
Mit diesen Relais-Modulen mit Optokoppler und umstellbaren Logikpegel per Jumper können Sie z.B. Geräte mit hohen Strömen schalten. Steuerbar mit Mikrocontrollern aller Art.
Version mit 5V, 12V oder 24V Versorgungsspannung (Gleichspannung) für die Relais, je nach Auswahl.
Abweichend vom Produktbild können die Hersteller der Relais variieren. Die Leistungsdaten sind aber immer gleich, der benötigte Spulenstrom kann dabei unterschiedlich sein.
Technische Daten:
- Logikpegel per Jumper umstellbar für "Low" oder "High
- Optokoppler Isolierung
- mit Power- und Status-LEDs
- Schraubklemmen auf Relais- und Logikseite
- Belastbarkeit Relais Wechselspannung (AC): 10A bei 250V / 125V
- Belastbarkeit Relais Gleichspannung (DC): 10A bei 30V / 28V
- Standard-Schnittstelle, optionale Steuerung über Mikrocontroller
- Platinenstärke: 1,6mm
1. Abmessungen und Gewicht
Die Module unterscheiden sich primär in der Breite und im Gewicht, je nachdem, wie viele Kanäle (Relais) verbaut sind. Die Länge (50 mm) und Höhe (18 mm) bleiben bei allen Varianten gleich.
Variante Länge Breite Höhe Gewicht
1 Kanal 50 mm 26 mm 18 mm 17 g
2 Kanäle 50 mm 43 mm 18 mm 32 g
4 Kanäle 50 mm 73 mm 18 mm 58 g
8 Kanäle 50 mm 142 mm 18 mm 103 g
2. Strombedarf (in mA)
Dieser Bereich gibt an, wie viel Strom die gesamte Schaltung benötigt, abhängig von der Betriebsspannung und der Anzahl der gleichzeitig aktivierten Kanäle (0K bis 8K).
Spannung 0K 1K 2K 4K 8K
5V 5 mA 70-80 mA 120-140 mA 230-260 mA 440-460 mA
12V 5 mA 40-50 mA 80-90 mA 150-180 mA 300-340 mA
24V 5 mA 20-60 mA 50-110 mA 90-220 mA 170-410 mA
3. Logikpegel (Schaltwellen)
Diese Werte geben an, ab welcher Spannung das Modul ein Signal als "Low" (aus) oder "High" (an) erkennt:
- 5V System: Low (0V–3V) | High (2V–5V)
- 12V System: Low (0V–9,5V) | High (2V–12V)
- 24V System: Low (0V–18V) | High (4,5V–24V)
Lieferumfang:
1 Stück 1, 2, 4 oder 8-Kanal Relais-Modul mit 5V, 12V oder 24V (je nach Ihrer Auswahl)
Viel Spaß bei Ihrem Einkauf!!!
