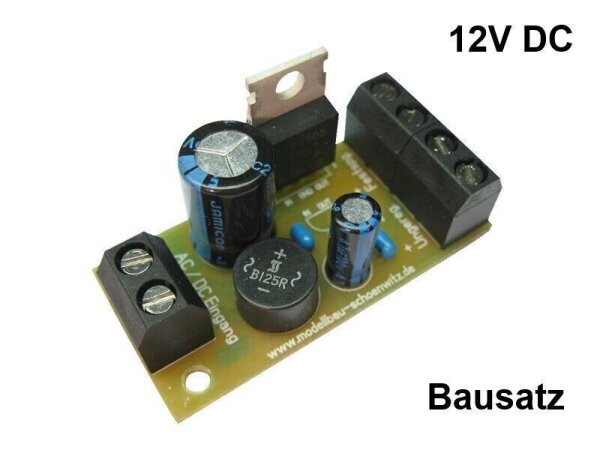

Festspannungsreglermodul zur Auswahl 12V, 9V oder 5V DC
Sie können oben wählen, ob Sie ein Fertigmodul oder einen Bausatz zum selber löten möchten.
Im Modellbahnbereich gibt es viele Verbraucher (Schaltungen, Module, LEDs uvm.) die mit Gleichstrom angesteuert werden. Mit diesem Festspannungsregler können Sie aus Ihrem Modellbahn-Trafo (meist im Zubehör mit Ausgang 14-19V Wechselstrom) nun auch zusätzlich Gleichstrom fließen lassen. Einfach zwischen die Trafoausgänge und den Verbrauchern anschließen = fertig.
Die richtige Spannung ist wichtig! Der Festspannungsregler liefert eine konstante Ausgangsspannung.
Durch den integrierten Brückengleichrichter können Sie zusätzlich eine ungeregelte Gleichspannung abgreifen. Falls jemand nur eine Gleichspannung benötigt, und nicht eine Gleichspannung in einer bestimmten Höhe. Zudem hat der ungeregelte Gleichspannungsausgang eine höhere Ausgangsleistung.
So hat man Gleichrichter und Festspannungsregler in einem mit zwei Möglichkeiten.
Die Ausgangsspannungen sind geglättet und gesiebt.
Über die hochwertigen Schraubklemmen können schnell und komfortabel Verbraucher angeschlossen werden.
Technische Daten:
- Eingangsspannung: max. 24V AC oder DC (Wechsel- oder Gleichstrom)
- Spannung an Klemme Festsp.: oben auswählen
12V DC (Gleichstrom)
9V DC (Gleichstrom)
5V DC (Gleichstrom)
- Spannung an Klemme Ungereg.: Eingangsspannung x 1,4
- Strom an Klemme Festsp.: max. 1A
- Strom an Klemme Ungereg.: max. 2A
- Abmessungen (L x B x H) ca.: 45 x 22 x 25 mm
- als Bausatz (zum selber Löten) oder als Fertigmodul (oben auswählen)
- incl. Anleitung
Der Festspannungsregler kann gegen einen komplementären Regler der Bauform TO-220 oder TO-92 ausgetauscht werden.
Optional erhältlich (Auswahl oben): Kühlkörper Set für TO-220 Festspannungsregler
Dieses Kühlkörper-Set dient als Erweiterung für diese Festspannungsreglermodule V1.0 und für Bauteile der Bauform TO-220. Durch die ergänzende Kühlung erhöht sich die Leistungsabgabe des Festspannungsreglers.
Technische Daten:
- Thermischer Widerstand - 13,5 K/W
- Abmessungen (L x B x H) - 20mm x 29mm x 12mm
- Set bestehend aus - M3 Schraube mit Mutter, Glimmerscheibe, Isolierbuchse und Erdungsfähnchen
- Lieferumfang - 1x Kühlkörper-Set
