Duo LED 2mm Bi-color LEDs 2pin Lichtwechsel Beleuchtung Loks Wendezug FARBWAHL 20 Stück gelb / rot diffus

Artikelnummer: Duo LEDs 2mm diffus gelb / rot 20 Stück S1062
GTIN: 4251319508879
Kategorie: LEDs 1,8 bis 2mm

Farbe wählen
Menge wählen

9,49 €

inkl. 19% USt. ,

2 Auf Lager
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Hersteller/EU Verantwortliche Person

Beschreibung
Bewertungen

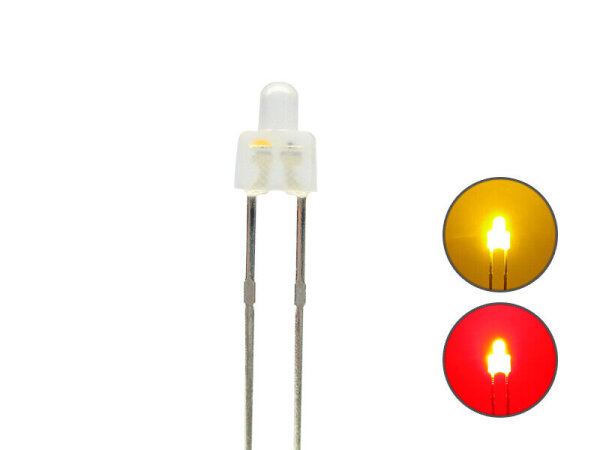

DUO Bi-Color LEDs 2mm

Wir bieten Ihnen hier einen sehr selten LED Typ mit zwei Farben an.

Der Farbwechsel erfolgt durch Polaritätstausch. z.B. bei dem Fahrtrichtungswechsel der Lok

Ideal geeignet für z.B. in Fahrtrichtung wechselnde Beleuchtung bei Loks und Triebwagen, Wendezug uvm. für analoge Gleichstrombahnen

Technische Daten:

Bauform - 2mm bicolor
LED-Kopf-Länge - 2,5mm
Spannung -
rot und gelb 2,00V DC
kaltweiß und warmweiß 3,00V DC
Strom - je Farbe max. 20mA
Abstrahlwinkel - ca. 120°
Gehäusefarbe - weiß diffus oder klar (oben wählbar)
Anschlussart - 2polig (bipolar - Farbwechsel durch Polaritätstausch)
Leuchtfarben - rot / gelb oder rot / kaltweiß oder rot / warmweiß (Farbauswahl oben)
Liefermenge - 10 Stück oder 20 Stück (oben wählbar)

Das Anschluß-Schema 1 zeigt den Anschluß von 4 LEDs mit nur 2 Widerständen. Der kleine Nachteil bei dieser einfachen Schaltung ist die Verwendung von nur einem Widerstand für beide Farben. Der Wert des Widerstandes bestimmt die Lichtstärke. Es ist somit nicht möglich die Helligkeit der beiden Farben einzeln einzustellen.

Das Anschluß-Schema 2 ist etwas komplexer. Hier liegt der Vorteil in der Verwendung von Dioden 1N4148. Jetzt können Sie 4 Widerstände einsetzen und somit die Helligkeit jeder einzelnen Leuchtfarbe separat einstellen.
Die Werte der Widerstände richten sich nach dem maximalen Fahrstrom und zusätzlich nach Ihren individuellen Vorstellungen zur Helligkeit.
Wenn Sie sich für das Anschluß-Schema 1 entscheiden, benötigen Sie bei einer Fahrspannung von z.B. max.:
10V - 470 Ohm
12V - 560 Ohm
14V - 680 Ohm

Wenn Sie sich für das Anschluß-Schema 2 entscheiden, benötigen Sie bei einer Fahrspannung von z.B. max.:
10V - 470 Ohm für rot und 390 Ohm für z.B. warmweiß
12V - 560 Ohm für rot und 470 Ohm für z.B. warmweiß
14V - 680 Ohm für rot und 560 Ohm für z.B. warmweiß

Die angegeben Widerstandswerte sind die Mindestwerte. Wollen Sie die Leuchtstärke reduzieren, dann verwenden Sie einfach Widerstände mit höheren Werten.

Wenn Sie ein drittes Spitzenlicht benötigen, empfehle ich Ihnen den Einbau einer dieser DUO LEDs, ohne rot anzuschließen. Somit haben die 3 weißen Frontlampen die gleiche Leuchtfarbe. Wollen Sie dagegen eine günstigere Standard LED einbauen, wird es schwierig, genau den gleichen Farbton zu finden.

Viel Spaß bei Ihrem Einkauf!!!

Es gibt noch keine Bewertungen.
